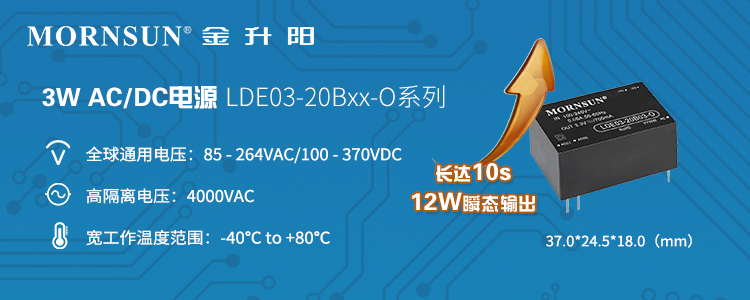

瞬态输出12W的3W AC/DC电源模块,拒绝被迫式功率冗余


            金升阳首款高瞬态功率产品——LDE03-20Bxx-O系列3W AC/DC电源模块,支持输出12W并可持续10S时长,首要解决了需要高瞬态功率的系统中被迫选择功率冗余的问题。


        为何说是被迫选择?在一些需要高瞬态通信或驱动功率的场合中,例如电器控制系统、自动抄表、防盗报警和电锁门禁等应用,通信收发数据或驱动继电器动作时需要在短时间内输出较大的功率,因此在无高瞬态电源的情况下系统设计时通常不得不选用更高功率的稳态输出电源来满足需求,从而造成功率冗余的情况。不仅如此,使用更高功率的电源后会导致系统体积偏大或者布局困难,同时也增加了采购电源的成本。


        从解决客户难题的角度出发,金升阳潜心研究,综合优化电路设计、物料平台等研发平台,率先上市3W高瞬态功率的LDE03-20Bxx-O系列AC/DC电源,协助高瞬态功率需求的系统端用3W的电源可靠替代12W的稳态输出电源,优化系统体积和成本投入。此外,该系列产品具有高隔离耐压(4000VAC)、宽工作温度(-40 to 80℃)、低空载功耗(0.3W)、保护功能齐全(输出短路、过流、过压、过温保护)等优势,体积为37.0*24.5*18.0mm(与我司LDE03-20Bxx兼容),节省系统应用空间的同时保障系统可靠应用。


        产品应用:

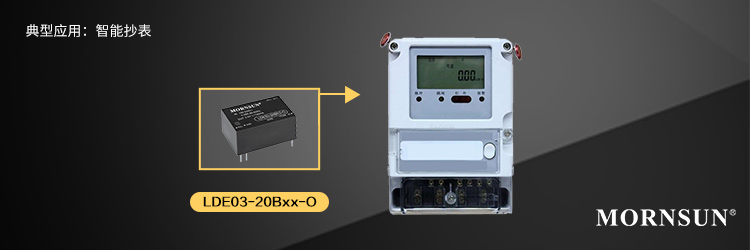

        产品主要应用于电器控制系统、自动抄表、防盗报警和电锁门禁等需要高瞬态功率的场合(需要高瞬态通信或驱动功率)。



产品特点:

稳态输出3W,瞬态输出12W长达 10S
全球通用电压:85 - 264VAC/100 - 370VDC
工作温度范围:-40℃ to +80℃
高隔离电压:4000VAC
低空载功耗:0.3W
输出短路、过流、过压、过温保护
全塑料外壳,符合UL94V-0
EMI性能满足 CISPR32/EN55032 CLASS B
符合UL62368、EN62368、IEC62368认证标准

详细产品技术参数请参考技术手册:

型号标题 功率(W) 输入电压(VAC) 输出电压(VDC) 输出路数 隔离电压(VAC) 封装形式 封装尺寸(mm) 认证 样品
申请
LDE03-20B03-O 2.3 85~264 3.3 1 4000 DIP 37.00*24.50*18.00 -
LDE03-20B05-O 3 85~264 5 1 4000 DIP 37.00*24.50*18.00 -
LDE03-20B09-O 3 85~264 9 1 4000 DIP 37.00*24.50*18.00 -
LDE03-20B12-O 3 85~264 12 1 4000 DIP 37.00*24.50*18.00 -
LDE03-20B15-O 3 85~264 15 1 4000 DIP 37.00*24.50*18.00 -
LDE03-20B24-O 3 85~264 24 1 4000 DIP 37.00*24.50*18.00 -
系列标题
LDE03-20B03-O
LDE03-20B05-O
LDE03-20B09-O
LDE03-20B12-O
LDE03-20B15-O
LDE03-20B24-O
